1、系统组成

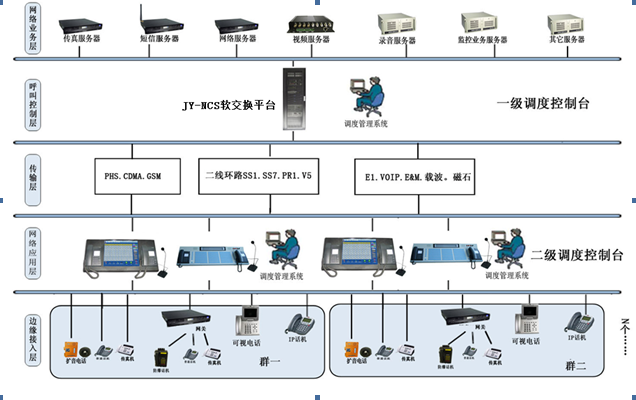

如图所示，一体化软交换多媒体调度系统由网络业务层、呼叫控制层、传输层、网络应用层、边缘接入层五部分组成。

最关键的呼叫控制层采用JY-NCS软交换系统实现软交换控制功能和媒体资源提供功能，即JY-NCS即可实现交换控制又能提供如多方通过话、放音、录音资源，为应用层实现各种业务应用提供实现基础；控制层相当于整个系统的大脑，一旦出现问题将会引起整个系统的瘫痪，因此这部分的安全性显得至关重要，故本方案在控制层采用双机备份方案，采用两台JY-NCS软交换系统进行1+1备份，在主系统出现问题时可自动切换到备份系统，从而保证整个软交换网络的安全性。JY-NCS最大容量可达5万门，现根据用户需求JY-NCS配置容量为1000门，可进行平滑扩容，从而有效保护了用户的投资。

网络业务层用于提供调度、会议、录音录像、视频、监控以及其他（包括传真短信邮件等）各种业务功能和管理功能。从物理上看，网络业务层为：视频服务器MCU、监控业务服务器、录音录像服务器。其他业务服务器（短信、传真、邮件等）可以根据具体需求进行调整。

传输层实现PHS、CDMA 、GSM、SS1、SS7、PRI、V5、环路中继、四线E&M、磁石、载波等设备的传输。

网络应用层是指调度台接入应用，调度台应用包括按键式调度键盘、触摸屏调度键盘、IP多媒体触摸屏调度键盘、管理系统终端等设备。

调度台采用多媒体可视调度台，含调度台操作界面，为调度员主要操作区，除通过界面点击各功能菜单实现相应的调度业务应用外，还可以通过界面发出指令，实现视频、监控功能，并且通过显示器界面实现视频显示、监控显示。多媒体可视调度台通过IP接入软交换系统，因此调度员可分布在任何可以接入SDH传输网络的地方登陆实现调度。支持并机调度。

管理系统用于对整个系统进行维护、配置和管理，包括所供软交换多媒体调度设备、触摸式可视多媒体调度台、录音系统的统一管理。

边缘接入层可以接入SIP话机、IP软电话、可视话机、视频终端、远程视频监控、地图二次开发包、定位二次开发包或通过JY-NCS-AG接模拟话机的方式实现中心及各点用户的接入。通过JY-NCS-TG实现媒体转换功能，通过数字中继连入公网和专网，实现和大网的互联互通。还可以通过无线路由器接入Wi-Fi话机，通过监控接入网关接入各站点监控摄像头。

在调度中心，作为系统的核心部分，本次将软交换系统和调度业务服务器物理上合在一起，组成JY-NCS软交换多媒体调度服务器，且采用双机主备方式——（软交换的双机热备；调度服务器的双机热备；会议、IVR资源的双机热备），保障整个系统的安全可靠。各种终端平时同时注册到主/备服务器，当其中一台设备出现故障时，可自动切换至另一设备，切换时已建立的话路不受影响。其他服务器还包括视频服务器MCU、监控服务器、录音录像服务器以及短信传真邮件等各种服务器，从而实现视频、图像、声音、文字等多种应用融合以及多种通信手段的融合。在视频会议需要实现4分屏以上时需配置MCU服务器。

用户如原已有视频监控系统，因此采用JY-NCS软交换多媒体调度系统提供第三方监控的互联接口，实现远程图像监控系统实时接入。

2、系统功能

该系统可实现“语音调度+广播调度+视频调度+视频会议+视频监控+桌面触摸屏多媒体调度台” 整体解决方案，系统简介如下：

l  多级调度管理：二级调度可以管理三级调度、一级调度可以管理二级调度；... ...

l  应急工作与日常检查相结合，做到平战结合，预防为主；

l  全景信息的采集，专家信息库的完善，应急预案的丰富，隐患告警的只能报警。做到“早发现、早预防、早处置、早杜绝”；

l  提供及时、高效、便捷的日常安全检查手段，减少日常安全检查和防范的工作量，提高日常安全工作的效率，降低安全生产隐患的概率，真正实现安全工作的“日常化、便捷化、交互化、贯穿化、制度化、平面化；安全信息的流动的“多方位、多层面、多岗位、多部门”；隐患告警的“多点化、冗余化、联动化”；

l  行调合一：这套系统即可以在平时作为行政办公使用，也可以随时通过调度台使用调度指挥功能。系统中把办公领域、以及PSTN 网络通过企业信息化平台进行了有效整合，在更大范围实现协同指挥调度；

l  广播扩音功能：配合专门的扩音终端，可以在调度台上发起广播，受控终端可以自动接通。通过该功能，调度人员可以快速下达指令、以及紧急情况的通知；

l  快速启动应预案：通过预先设定的预案成员，在遇到紧急情况先，可以通过启动预案快速召集相关人员对紧急情况进行处理；

l  组呼与会议功能：使用调度台可以快速发起组呼、召开电话会议，会议成员即可以预先设定，也可以临时进行指定。通过网络电话交换机，可以和手机、固定电话互联互通；使调度人员、作业人员使用任何一种通信设备均可以加入到调度会议中，满足处理突发任务等情况下的通信需求；

l  实时视频监控：如果系统中安装了视频采集终端，调度台可以通过接口与视频终端实现联动，查看现场实时视频，增加对作业现场态势的了解，便于随时调整指挥调度策略；

l  视频会议功能：可为用户提供视频会议功能，并可将视频监控图像接入会议室，从而为视频会议的召开提供实时的现场图像资源。

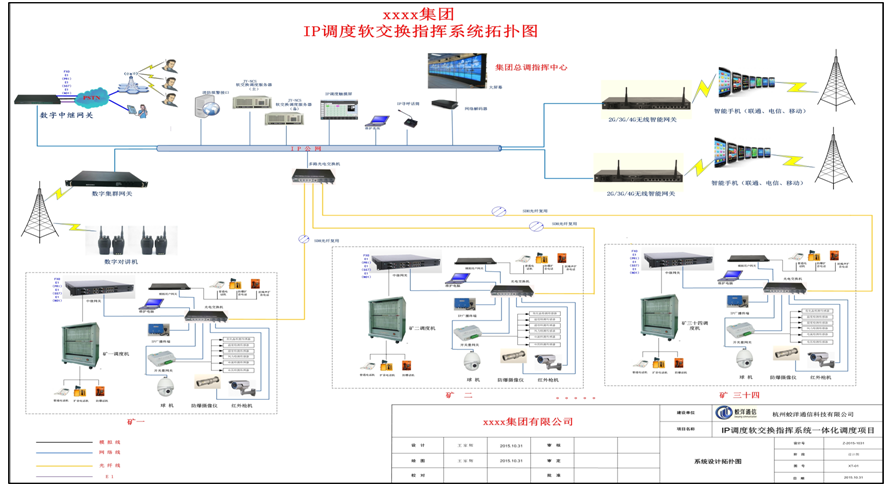

3、案例拓扑图
