管廊高清网络视频监控系统

目     录

1 项目概述.............................................................................. 4

1.1 综合管廊简介................................................................. 4

1.2 需求分析.......................................................................... 4

2 系统总体设计...................................................................... 4

2.1 本方案设计思路............................................................. 4

2.2设计依据........................................................................... 5

2.3综合管廊监控子系统..................................................... 6

2.4监控系统拓扑图.............................................................. 6

2.5系统集成........................................................................... 7

2.6防止入侵系统.................................................................. 7

3 监控中心组成...................................................................... 7

3.1监控简介........................................................................... 8

3.2 监控中心主要功能........................................................ 8

3.3监控配套软件功能......................................................... 9

4 主要设备表........................................................................ 11

4.1高清球形摄像机............................................................ 11

4.2视频设备管理服务器 ............................................. 12

4.3  22寸液晶监视器..................................................... 13

4.3  高清视频解码阵列.................................................. 13

4.4网络控制键盘................................................................ 14

4.5  NVR网络硬盘录像机.............................................. 15

4.6  网络高清摄像头........................................................ 16

5 系统防雷设计.................................................................... 17

5.1系统防雷组成................................................................ 17

5.2电源防雷......................................................................... 17

5.3视频信号防雷................................................................ 17

5.4控制信号防雷................................................................ 17

5.5防雷与接地.................................................................... 18



第1章           项目概述

1.1 综合管廊简介

综合管廊又称共同沟,是在城市地下建造一个隧道空间,将市政、电力、通讯、燃气、给排水等各种管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理。建设综合管廊系统能有效缓解城市发展与我国土地资源紧张的矛盾,对提高土地利用率、扩大城市生存发展空间具有重要的意义。  城市地下管线是城市运行的生命线,实现管线信息共享、实时监测、集中控制是地下管线管理的基本要求,对于城市安全和管线运行起到重要的作用,在城市化建设中起到推进作用。

1.2 需求分析

综合管廊建设是一个系统性工程,不仅要设计合理的管舱,使得城市服务管道入廊,着重针对但不限于以下管道入廊:天然气管道、热力管道、给水管道、再生水管道、雨水管道、电力电缆、通信线缆、广播电视等。还要涵盖消防、供电、照明、监控与报警、通风、排水等设施。将分散、分段的监管资源集中通过综合管廊实施和共享,实现管廊监控一个系统的融合局面,实现管廊监控系统的高度融合,真正实现共享管理、协同治理的格局。

 综合管廊监控与报警系统是一个综合性非常强的管控系统。各子系统之间由于技术体系不一,采用的标准各异,不仅需要考虑环境与设备监控、通信联络、地理信息等需求,还要兼顾灾难事故预警、安全防范等方面对图像监控的需求,同时还需要考虑报警、门禁等配套系统的集成以及与广播系统的联动,消除系统异构的信息孤岛问题。  针对综合管廊监控管理的特征,力控科技推出以ForceCon Platform软件平台为核心的监控管理解决方案。

第2章           系统总体设计

2.1 本方案设计思路

综合管廊监控与报警系统设计过程遵循行业相关标准规范,符合便易性与可靠性兼顾原则、先进性与实用性兼顾原则、信息共享与互联互通原则、整体考虑与协同配合原则。管廊监控系统从实际需求出发,形成了长远规划设计,逐步落实建设,深入融合应用,实现管廊系统可持续建设路线,为保障管廊监控的发展应用,指明了方向。

视频监控系统采用数字式,主要由摄像机、工业以太网交换机、存储设备等组成。管廊内每个防火分区及人员出入口均设置高清球形摄像机,视频信号接入控制中心后,视频图像直接存储在网络存储硬盘中,输出的图像至控制台主监视器及综合显示大屏。

入侵报警系统主要由入侵报警主机、双鉴探测器、声光警报器和门磁等组成。在管廊通风口和逃生口设置双鉴探测器和声光警报器,在管廊人员出入口设置门磁,入侵报警信号通过入侵报警主机上传至管廊。

2.2设计依据

本设计方案依据国家相关规定,符合下列规范要求:

《国务院办公厅关于加强城市综合管线建设管理指导意见》(2014)27号

 《城市市政综合管廊技术规范》

GB50838 《密闭空间作业职业危害防护规范》

GBZ/T205 《安全防范工程技术规范》

GB50348 《入侵报警系统工程设计规范》

GB50394 《视频安防监控系统工程设计规范》

GB50395 《出入口控制系统工程设计规范》GB50396

  《火灾自动报警系统设计规范》

GB50116  《石油化工可燃气体和有毒气体检测报警设计规范》

GB50493 《城镇燃气设计规范》

GB50028  《爆炸危险环境电力装置设计规范》

GB50058 《电子信息系统机房设计规范》

GB50174 《建筑物电子信息系统防雷技术规范》

GB50343 《火灾自动报警系统施工及验收规范》

GB 50166 《自动化仪表工程施工及质量验收规范》

GB 50093 《密闭空间作业职业危害防护规范》GBZ/T205

2.3综合管廊监控子系统

视频监控系统可以实时监控管廊内状况,及时反馈管廊图像监测信息。管廊内摄像头设置重点兼顾人孔、工作井、重点设置位置,同时考虑管廊中配电箱位置,确定合适摄像头设置地点。根据管廊实际结构特点和运行情况进行视频监控系统设备选,并确定组建方案。

综合管廊附属设施系统包括监控与报警系统 ,综合管廊监控系统为综合管理系统,可分为通信系统、综合监控系统、环境监测系统、火灾检测和报警系统、视频监控系统、IP 电话系统、入侵检测系统以及监控中心计算机系统等。

通信系统实现管廊内部各系统与监控中心系统之间的通信传输,每个防火分区监控机箱中布设工业级交换机、光终端设备,多个防火分区组建光纤自愈环网。

视频监控系统实现视频实时监测,录像查询等管理应用功能,监测范围覆盖管廊内所有重要节点,包括:人员出入口、投料口、通风口、引出段等,摄像机采用红外监控技术, 能够在无光照条件下清楚显示现场画面,监控中心系统采用集中存储设备进行高清录像存储。

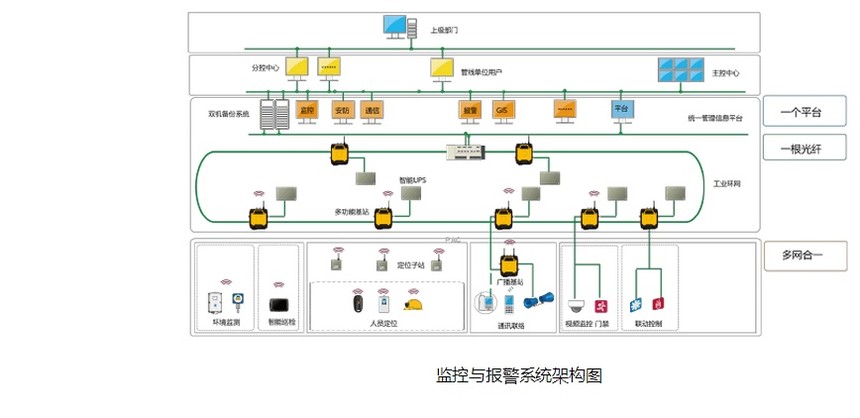

2.4监控系统拓扑图



通信网络、系统架构、智能联动和综合数据服务等方面的设计,
系统建立基于物联网的“管、控、营”一体化的智能管控系统,从数据采集、

解决了管廊监控与报警建设中存在着内部干扰性强、使用单位多及协调复杂的根本问题,

大大提高了系统运行的可靠性和可管理性,提升了管廊基础设施、环境和设备的恢复效率,进而实现了监控中心应用“五大系统,一个系统,一根光纤,一组基站”即能对管廊内部设备的远程管理与联动控制。

2.5系统集成

为了有效消除各监控子系统间的信息孤岛,平台支持门户集成、应用集成、通信集成、数据集成、安全集成和管理集成。  门户集成: 实现各子系统系统在统一门户上的集成化统一管理;  应用集成:基于网络架构、三维导航展示,系统之间的信息交换和共享,并对集成信息进行综合应用;  通信集成:利用先进的通讯技术,丰富的驱动库,在各个前端采集设备与平台之间使用标准/非标接口,进行采集和控制信息交换。提供标准数据转发协议,为业务管理系统信息交换提供支持。  数据集成:通过对多系统数据采集和分析,可以实现系统之间的数据关联和集成共享。

安全集成:建立统一的权限管理体系,通过统一组织结构及权限模型的开发实施,提供统一组织结构管理、用户管理、操作权限、页面配置权限、身份认证及单点登录、安全审计与责任认定、统一门户管理功能等,为各系统提供完善的安全支撑。  管理集成:通过统一的管理平台实现对各系统的管理,包括对设备和软件的注册、配置、维护和更新。

2.6防止入侵系统

   在投料口及机械通风口安装红外防入侵探头,一旦有非法入侵,数据经过系统自动识别、判断后通过多功能基站传送给报警控制装置,监控中心模拟显示屏上会显示出入侵的区段及进出人数,并及时记录入侵的时间、地点,同时通过报警设备发出报警信号。  因为红外防入侵系统对监测区域内的照明没有任何特殊要求,甚至在完全黑暗的环境下基站也能正常工作

第3章              监控中心组成



3.1监控简介

在管廊的运营管理过程中,为保证人员、环境、设备的安全性和经济性,需要监控中心人员随时、准确、全面地掌握管廊各环节的运行状态,预测和分析设备的运行趋势,对各环节运行中发生的问题作出及时准确的处理,通过多维度、全方位的监控管理,提高安全运营能力,更重要的是对管廊突发事故起到监控及预防的作用,而这些都有赖于监控中心对各类监控信息的直观显示。


3.2 监控中心主要功能监控中心由智能网络显示系统、解码器、监控与报警主机系统、远程网络传输系统和计算机操作台等设备组成。

监控中心的主要任务是确保管廊内管线及操控设备能正常运转,并在发生事故时能迅速反应处理,是整个监控与报警系统的神经中枢,通过自动化监视与侦测设备,将管廊内任一角落的状况资料迅速传递收集于监控室中,使管理人员可以随时轻易的掌握所有情况。  监控中心为用户提供一个人性化和智能化的操作平台,使整个高科技、超复杂的系统使用时轻松自如,它覆盖人员、设备、环境、动力、安全、运营等诸多环节,应用于安全监控类的人员定位、监测监控、通信、有毒气体抽排、风机监测、防火监测、安全生产监测与综合预警,以及供电集中监控、排水通风监控、管廊输送监控等重要环节,以满足全过程实时监控的需要,避免了在重要调度指挥中因系统操作过于复杂,而造成难于控制的尴尬局面。  智能模拟显示系统可直观地显示管廊内各种设备的运转情况,及时了解灾情和非法入侵的发生及其位置。显示屏的显示内容有:管廊各区段的位置和建筑模拟图,各防火分区排水泵的状态、通风装置状态、照明的状态、火灾检测的状态、环境温度/湿度和氧含量和非法入侵等各种报警信号等.

调度中心可以满足综合调度、应急指挥、参观交流等多项功能的要求,大屏幕显示各种图像画面具有灵活组合的特点,可以满足各种不同的需求。

地下管廊监控中心通过信息采集、传输、存储、危机判定、决策分析、命令部署、实时沟通、联动指挥、现场支持等信息流程处理突发事件。  (1)监控中心高清音、视频交互。  采用高清视频和语音对讲,将CO探测确认现场的视频调度到监控中心,清晰准确判断险情,通过多功能基站远程启动风机排气设备。  (2)快速启动应急联动机制。  通过监控与报警系统,协调燃气公司、运营管理公司、施工单位、建设管理公司启动流程,建立启动机制,及时调动各级应急指挥相关人员,随时将事故现场信号实时传送到各级系统单位,进行险情商讨。

3.3监控配套软件功能

监控解码器多画面监视: 1/4/6/8/9/16 画面分割模式,支持不规则画面分割,可以通过简单操作实现放大、还原、全屏、图像交换等操作,可以通过拖放摄像机图标实现对不同摄像机图像的监视,简单易用,并且可以拍照、设置图像循环播放等。

监控硬盘录像机支持录像和回放:一台电脑可以同时预览16路图像。

为增强录像的灵活性,软件同时提供了多种录像方式,有移动录像、自动录像、手动录像、预置点录像、报警录像等。

移动录像 动录像是当服务器检测到现场发生图像运动就自动把现场情况记录下来(例如有人在摄像机前走过,服务器会自动记录到本地计算机上)。

自动录像 自动录像是指在软件中设置服务器的录像时间段,当客户端软件所运行的电脑系统时间进入设定的时间段后自动把这一时间段的图像记录下来。

手动录像 使用手动录像方式时,只能通过人为地去控制才能起作用,即用户设定某一通到为手动录像机那么只有用户去停止它,它才会停止录像。

预置点录像 是在软件中预先设定摄像机的观测点,当服务器接受到报警信号时触发摄像机快速准确的回到预先设定的状态。一台球机一般最多可以设定 63 个预置点。

动态 IP功能:当用户使用ADSL等动态IP接入INTERNET时,只要用户申请注册,我们即可给用户提供的相对静态的“IP”地址,我们将赠送给用户一个用户名,用户只要在我们的软件中输入我们提供的用户名,即相当于输入此用户名相对应的视频服务器的公网IP地址。(此功能相当于为用户提供一个免费的静态公网IP)

断电后自动连接功能: 当软件处在播放或者录像状态时,如果此时视频服务器停止供电,那么软件将停止播放图像同时也停止录像,但是如果视频服务器正常供电后,软件将自动连接服务器,同时恢复原来的播放及录像,无须人工干预。

远程控制配置查看调节码流 :远程控制云台的上下左右转动,镜头光圈、焦距、变倍的调节,也可以控制远程灯光的控制。远程登录到服务器上,配置服务器的各项参数,如修改用户名,密码, IP 地址,调节码流等。对服务器,远程升级,远程重启等。根据实际需要设定视频服务器的输出码流大小,支持定码流和定码流。

双向语音对讲:即通过电脑可以与远程视频服务器安装的修理点进行双向的语音交流。

报警功能: 视频服务器可以输入4个报警信号开关,如红外报警,烟感报警等,输出4个报警信号开关,如警笛等。

多播功能: 在LAN环境下,每一个摄像机允许无限多用户同时访问,并且只占用一个通道的带宽。

自动巡检及跟踪功能 : 对某一摄像机设置一些预置点,程序可以控制摄像机在这些预置点不停地做巡检。跟踪功能,当出现运动物体或人时摄像机将自动跟踪

3.4软件界面

大华客户端软件SMART PSS


第4章           主要设备表

4.1高清球形摄像机

DH-SD-6C3223U-HN


最大支持1920×1080@30fps或1280×720@60fps实时视频输出,支持IVS绊线入侵、区域入侵、物品遗留、物品消失与人脸检测
低码流传输,资源更节省(25帧1080P码流4M,25帧720P码流2M)
支持GB/T 28181、ONVIF、CGI、PISA等各种网络协议,组网更方便
最高支持20倍光学变倍
内置150米红外灯补光,采用倍率与红外灯功率匹配算法,补光效果更均匀
一体化结构设计,全铝外壳,更坚固、耐用
垂直角度 -15°~90超大旋转范围,支持自动翻转
直排式散热片设计,能适应-40~70℃的使用环境
IP66防护等级,内置6000V防雷、防浪涌和防突破保护
多种网络监控方式相结合(手机、WEB、客户端),使用更方便
灵活的网络扩展能力,适应各种网络平台监控系统
SD卡本地存储,解决网络异常状态的监控存储问题,支持 NAS 存储录像,录像可断网续传
选用高性能红外灯,保证长时间稳定使用

4.2视频设备管理服务器

DH-DSS7016-D


嵌入式Linux一体机,30*24小时稳定运行

支持16盘位,本地硬盘RAID 0、1、5、6、10、50、60

平台具备多级级联管理功能,上级平台能管理下级平台,平级平台相互独立,上级平台出现网络连接故障,服务器故障等不影响下级平台的正常运行

无极变速拖拽时间轴,不遗漏任何细节,画面播放的速度由拖拽的速度决定

在客户端实时浏览图像过程中能及时进行录像的倒放,如同电视转播

在实时浏览的过程中,对于重要的事件或是时间点可以随时添加注示说明,以便在以后的录像回放时,有重点的选择回放时间点

实现考试管理、考场管理、考生管理、考生入场认证功能,结合监控数据,实时匹配

配合视频编码器支持PC信号采集上墙

支持多址模式及700M码流的“进存转”

支持绑定模式及1000M码流转发和384M本地存储

支持双机热备和N+M备份(工程商型号独有)

支持本级20个堆叠和上下5级级联部署

支持光栅、在线/离线GIS等多种地图模式

支持ONVIF、GB/T28181标准协议的设备接入

支持IVS-B/PC等智能设备接入

支持前液晶板系统服务状态显示和系统基本参数设置

支持B/S、C/S客户端,以及iphone、ipad、android等移动端应用

支持二次开发,提供平台SDK开发包

4.3  22寸液晶监视器

DHL22



 工业级宽视角面板,适合7*24小时连续工作

领先算法技术,色彩靓丽、逼真

FHD高清分辨率,画质清晰

支持OverDrive技术,快速响应,提升动画性能

自带3D梳状滤波器和3D降噪

自动消除残影功能,保护液晶屏的长期使用

专业散热设计,延长设备使用寿命

22LCD显示器,含鼠标键盘,分辨率不低于1920x108022LCD显示器,含鼠标键盘,分辨率不低于1920x1080



4.3  高清视频解码阵列

  DH-M70



支持2个千兆带宽网络接口(控制板扩展4个千兆网口),用于矩阵的控制,视频实时预览以及网络应用

30路高清视频解码阵列,阵列式结构,单机箱支持至少12块卡;支持BNC视频输入和网络输入;具备HDMI接口,BNCVGA接口;

输出分辨率最高支持1920*1080

支持1080P720SVGVGA4CIFDCIF2CIFCIFQCIF等分辨率解码

支持1001080P网络视频接入、存储及转发

支持VNC功能,可通过网络将远端电脑的操作界面投射到电视墙上

 支持网络级联

 支持单播和组播

 支持TCP/IP协议,支持RTP/RTSP/RTCP/TCP/UDP/DHCP等网络协议

支持远程控制模拟,数字视频切换上墙

支持远程获取和配置参数,支持远程导出和导入参数

 支持远程获取系统运行状态、系统日志

 支持远程重启,远程升级和恢复默认设置等操作

支持用户权限管理,支持白名单功能

4.4网络控制键盘

DH-NKB3000


支持VGAHDMI输出

支持MPEG4/H.264/标准网络视频流解码

支持G711标准音频

支持1/4/9/16等画面分割切换

最大支持41080P同时本地解码显示

支持大华私有、Onvif协议接入

支持10M/100M/1000M自适应以太网接口

支持wifi无线接入

10.2寸电容屏

支持4维操纵杆,控制云台方向及变倍

支持控制视频综合平台和解码器输出上墙,支持云台PTZ操作;

支持预置点、巡航路径和轨迹的设置与调用;

支持直接在触控屏幕上预览前端视频;

支持1080P及以下分辨率的网络视频;
支持远程录像进行键盘本地回放或回放上电视墙;

支持录像回放快放、慢放、暂停和停止播放等操作,支持飞梭控制录像回放;



4.5  NVR网络硬盘录像机

DH-NVR624-128-4KS2


可接驳支持ONVIF、PSIA、RTSP协议的第三方摄像机和主流品牌摄像机

支持4K高清网络视频的预览、存储与回放

支持双4K HDMI高清输出

最大支持H.264&H.265混解

支持双HDMI异源输出,支持VGA、1个HDMI同源输出

支持大华SmartIPC人脸侦测、场景变更、拌线入侵、区域入侵、物品看护、音频检测、客流统计、热度图等多种智能侦测接入与联动

支持所有IPC实现后智能,人脸侦测、车牌检测、拌线入侵、区域入侵、物品看护、视频质量诊断等多种智能分析联动

支持鱼球联动

支持自定义分隔,用户可以根据需求设置显示分隔数

支持分屏跟踪

可配套PC端、移动端大华平台软件组成方案,同时支持第三方平台接入

支持预览图像与回放图像的电子放大

支持按事件查询、回放、备份录像文件,支持图片本地回放与查询;

支持标签定义、查询和录像回放

支持即时回放,在预览画面下回放指定通道的录像(5~60min可设置)

支持24个SATA接口,1个eSATA接口,2个SAS接口

支持iSCSI扩展存储

支持盘组管理、录像定向存储

4个千兆网卡,支持容错、负载均衡和四网分离

可扩展4口千兆光口,支持容错、负载均衡和四网分离

4.6  网络高清摄像头

 DH-IPC-HFW5238M

采用超低照度200万(1948*1116) CMOS图像传感器,低照度效果好,图像清晰度高

支持200万(1920*1080)30fps实时监控

支持H.265 High profile、H.264 Main profile、H.264 Baseline、MJPEG多种编码格式,可三码流同时输出,灵活运用各种场景

感兴趣区域(ROI)编码,保证有用图像质量,节省存储空间

支持可伸缩视频编码(SVC)技术,可根据网络环境,自适应传输码率

ACF(活动帧率控制),支持手机监控

支持走廊模式、人脸检测,应用更灵活

支持宽动态,3D降噪、强光抑制、背光补偿,适用不同监控环境

采用抗光衰高性能红外灯,实现24小时全天候监控

本地1路复合视频输出,支持最大128G micro SD卡存储、报警等接口

支持网络断开、IP冲突、移动检测、视频遮挡、跨界入侵、区域入侵、场景变更、物品遗留智能报警

符合IP67防尘防水国际标准

支持DC12V/POE;DC12V/AC24V/POE供电方式,方便工程安装





第5章           系统防雷设计

5.1系统防雷组成

综合管廊高清网络监控系统防雷设计包括电源防雷、视频信号防雷、控制信号防雷和接地四个部分内容。

5.2电源防雷

电子设备因雷击造成的损坏,很大比例是由于感应雷串到电源造成的设备损坏。根据GB50174-93《电子计算机机房设计规范》和GB50057-94《建筑物防雷设计规范》要求中心计算机机房等大量重要电子设备集中场所应设计两级以上的电源防雷保护。对于商场学校教学大楼网络监控系统供电防雷保护,设计建立二级电源防雷防护:第一级防护在机房总配电柜进线端,设计采用一套国际知名品牌加强型电源避雷器,第二级防护在机房供电的UPS进线端,设计采用一套标准型电源避雷器。

5.3视频信号防雷

系统设计在摄像机前端安装视频防雷器。当视频信号有过电压现象发生,避雷器瞬间导通,以保证前端摄像机和末端矩阵主机的安全。

5.4控制信号防雷

系统控制线路采用屏蔽专用控制电缆,控制线的屏蔽层在接头和端头进行重复接地,控制线进入控制室后先进入信号避雷器,当控制线路串有感应雷过电压时,避雷器瞬间导通,把多余的电荷引接到大地,保证前端解码器和末端矩阵控制主机的安全运行。

5.5防雷与接地

根据GB50057—94《建筑物防雷设计规范》、JGJ/T16—92《民用建筑电气设计规范》的有关规定,对控制室内所有设备的接地极和设备金属外壳进行接地处理。接地的具体处理方法是:从共同接地体的接地干线上引一条支干线到中心机房,在机房安装汇流铜排,电源接地、防静电接地、防雷接地和设备外壳接地各单独引接地导线到接地铜排,牢固连接,以保证电气设备和人身的安全。
